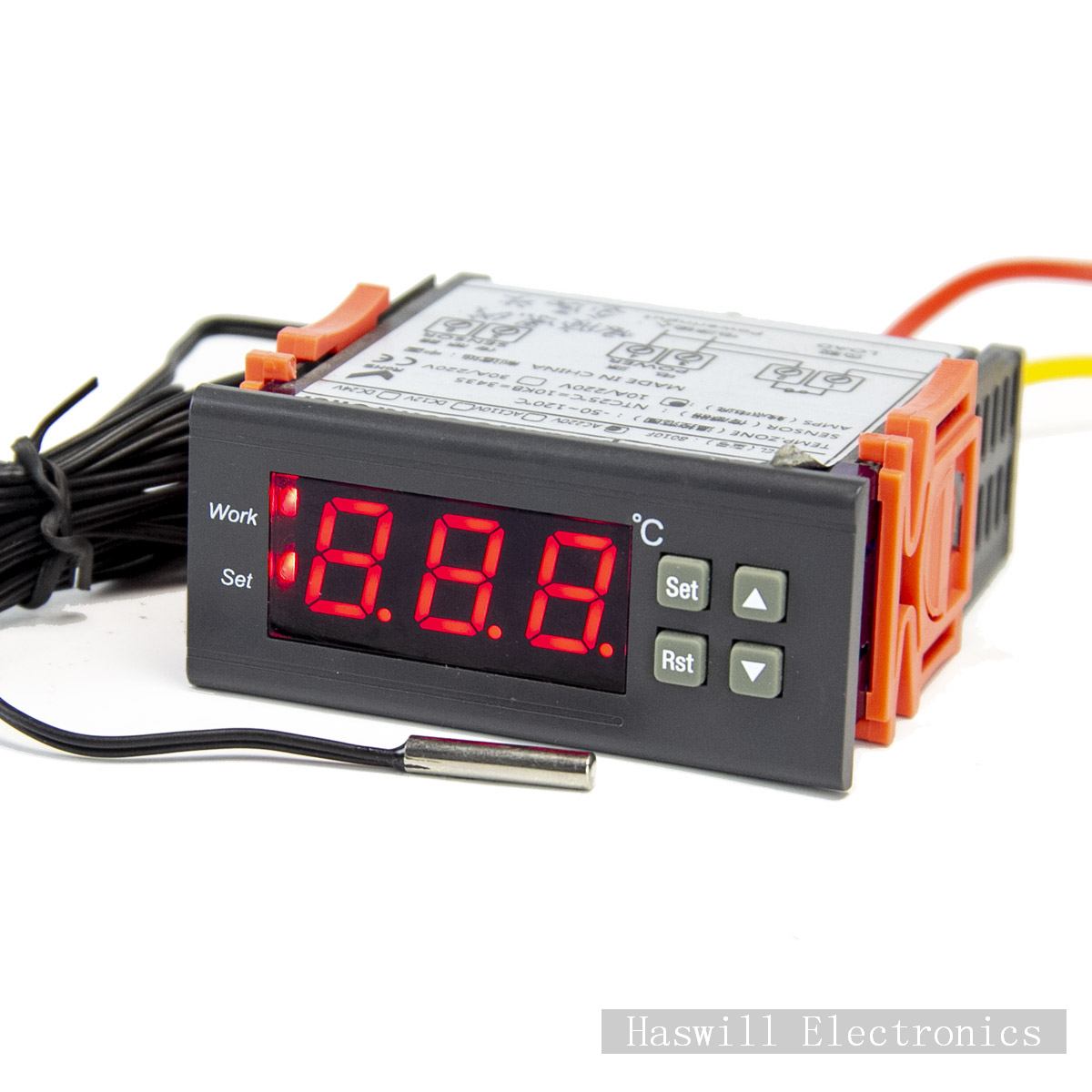

Chine Thermostat à panneau compact AL8010F - prix de gros, manuel d'utilisation, dépannage, schéma de câblage, vidéo du guide de configuration et alternatives
Le thermostat AL8010F possède 1 relais de sortie pour connecter et contrôler l'état d'alimentation du un réfrigérateur ou un radiateur, la plage de température contrôlable de -50 à 120 ℃.
Montant minimum de la commande groupée : 200 USD
Caractéristiques de l'AL8010F
- Deux types de méthodes de câblage, la tension d'alimentation d'entrée pour cela contrôleur de température et la charge pourrait être différente ;
- La température point de consigne (-50 à 120 ℃) et l'hystérésis pour déterminer la plage de température cible, ainsi que les limites haute et basse du point de consigne de température disponible ;
- Intégrer NVM aux paramètres de la mémoire automatique, reprendre toutes les données une fois remis sous tension, pas besoin de le configurer à nouveau ;
- Calibrage de la température réglable ;
- Modifiable délai de protection du compresseur;
- Alarme par code d'erreur affiché (sans buzzer à l'intérieur) une fois que la température du capteur dépasse la plage mesurable ou erreur du capteur.

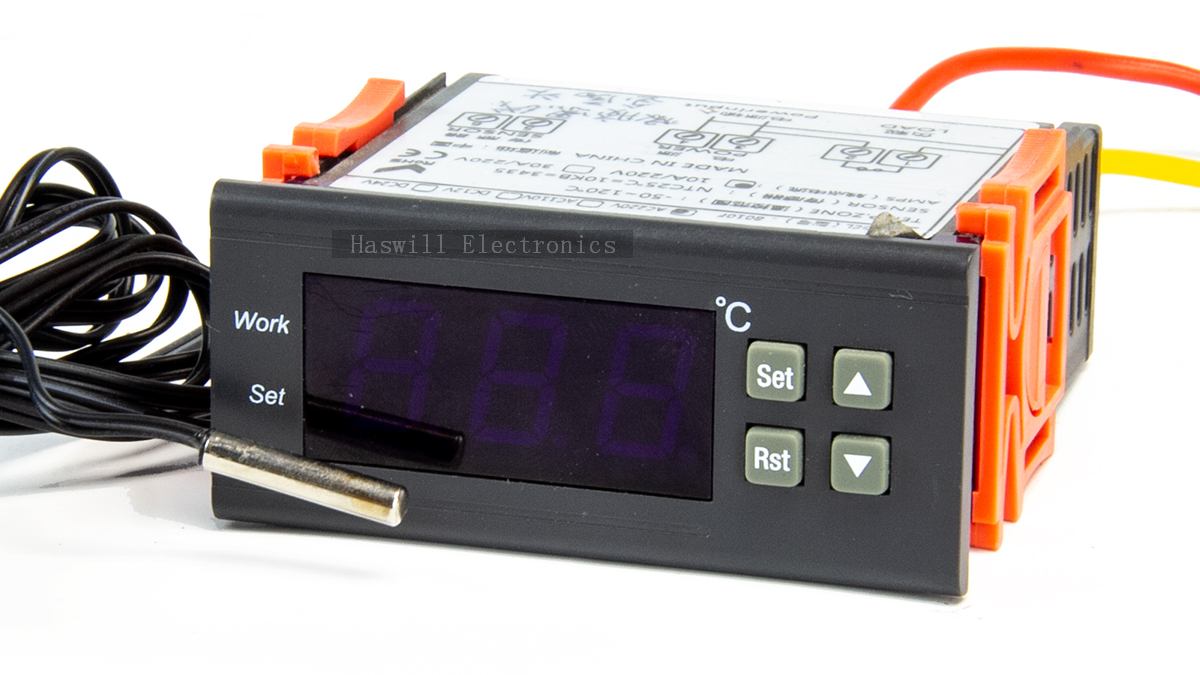

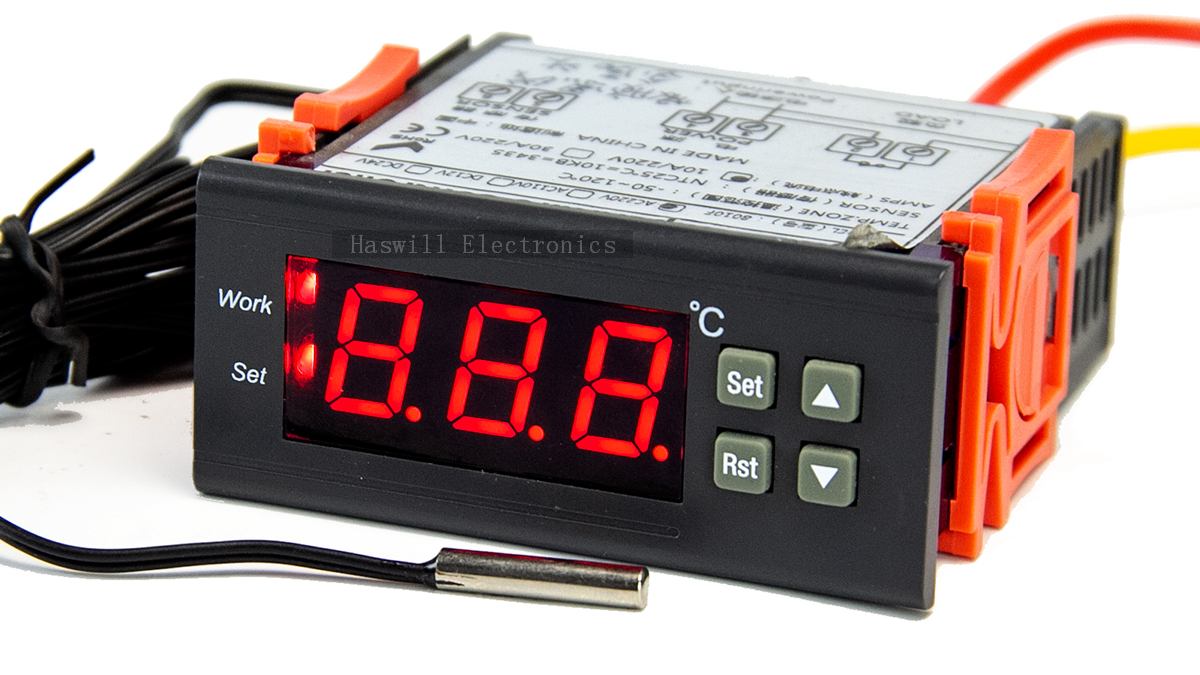

Panneau avant du thermostat AL8010F
La résolution est de 0,1 °C de 0 à 99,9, soit seulement 1 °C en dehors de cette plage, puisque seulement 3 tubes numériques sur l'écran.
Schéma de câblage du contrôleur de température AL8010F
Cette unité existe de deux manières de câblage
- le schéma de câblage de gauche avec la même alimentation d'entrée 220 V,
- le bon schéma avec des tensions différentes, les charges pourraient se connecter en 110V, mais le contrôleur doit alimenter en 220V (supposons que vous achetiez le 220V, vous pouvez également acheter d'autres versions, par exemple 24v)
Menu de fonction du contrôleur de température AL8010F
| Code | Fonction | Min. | Max. | Défaut | Unité |
|---|---|---|---|---|---|
| HC | Mode réfrigération ou chauffage | C | H | C | |
| D | Hystérésis de température/différence de retour | 1 | 15 | 5 | °C |
| LS | Limite inférieure du point de consigne | -50 | PS | -50 | °C |
| HS | Limite supérieure du point de consigne | PS | 120 | 120 | °C |
| Californie | Étalonnage de la température | -5 | 5 | 0 | °C |
| TP | Délai de protection pour la réfrigération | 0 | 10 | 1 | Min. |
Comment régler la plage de température souhaitée ?
La plage de température visée se compose de deux parties : « SP – D" comme ligne de fond, et " SP + D" comme ligne supérieure, par conséquent, vous devez définir à la fois le " SP " et le "D»(Hystérèse)
- SP est la consigne de température ; vérifiez-le en appuyant sur la touche « set » en état de fonctionnement normal, puis configurez-le en appuyant sur les touches « UP » et « DOWN » ; Appuyez sur la touche « RST » pour enregistrer les nouvelles données.
- Maintenez la touche «set» enfoncée pendant 3 secondes pour entrer dans l'interface du menu des fonctions, découvrez le «D», et modifiez-le, pensez à enregistrer la nouvelle valeur.
- Lorsque HC = C, c'est le mode contrôleur de réfrigération, le le "TP» (temps de protection du compresseur) fonctionne ;
- quand HC = H, c'est juste un contrôleur de chauffage; leTP est inutile.
Code d'erreur de AL8010F
Il n'y a pas de buzzer à l'intérieur du contrôleur de température AL8010F. Par conséquent, il affiche simplement un code d’erreur à l’écran.
- "– – –« signifie une erreur de capteur ou un circuit ouvert ;
- "HHHH" Causé par la température ambiante dépasse la limite supérieure ou par un court-circuit du capteur ;
- « LLL » désigne la température mesurée par la thermistance inférieure à la limite inférieure ou au court-circuit du capteur ;
Téléchargement du manuel d'utilisation du contrôleur AL 8010F
- Manuel d'utilisation en version anglaise pour PC : Manuel d'utilisation du thermostat AL8010F (anglais).pdf
- Guide rapide de la version anglaise pour mobile : Guide de démarrage rapide du thermostat AL8010F.pdf
Manuel d'utilisation AL8010F en russe
régulateur de température AL8010F - Краткое руководство пользователя.pdfManuel d'utilisation du thermostat AL8010F en espagnol
Manuel d'utilisation du thermostat AL8010F en espagnol.pdfAstuce : Ce mode d'emploi a été créé sur la base du thermostat Elitech AL8010F. Nous ne pouvons pas vous assurer que cette brochure fonctionne également sur les mêmes modèles d'autres fabricants.
FAQ du thermostat à panneau compact Haswill
- Comment éviter d’acheter des régulateurs de température de qualité inférieure ?
ici est une méthode simple, qui ne nécessite aucune connaissance professionnelle. - Comment obtenir le prix ?
Cliquez sur le bouton de demande et remplissez le formulaire. Vous recevrez une réponse dans quelques heures. - Celsius contre Fahrenheit ; et tension
Tous nos régulateurs de température numériques par défaut en degrés Celsius, et une partie d'entre eux est disponible en Fahrenheit avec différentes quantités minimales de commande ;
Outre le 220 V CA (± 15 %), ces régulateurs de température électroniques sont également disponibles en 110 V CA, 12 V CC et 24 V CC (110/24/12 Volts). - Comparaison des paramètres
Catalogue de régulateurs de température numériques à panneau compact - Emballer
Le package standard peut charger 100 contrôleurs de température numériques PCS/CTN. - Accessoires
Nous vous suggérons d'acheter 5 à 10 % de pièces de rechange comme des clips et des capteurs en stock. - garantie
Garantie de qualité par défaut d'un an (extensible) pour tous nos contrôleurs. Nous vous proposerons un remplacement gratuit si nous constatons un défaut de qualité. - Service de personnalisation
Si vous ne trouvez pas de régulateur de température approprié sur ce site Web, nous vous aiderons à le développer sur la base de nos produits matures existants ;
Grâce à l'ensemble complet de chaînes industrielles connexes en Chine, nos thermostats personnalisés sont de haute qualité et à bas prix ;
le MOQ est généralement de 1000 pièces. n'hésitez pas à nous contacter pour des services de personnalisation.
ou d'autres questions ? Cliquez sur FAQ
Montant minimum de la commande groupée : 200 USD
Tension
Concernant la tension de ce régulateur de température électronique
- 220 V CA (± 15 %) par défaut, sans exigence de MOQ (quantité minimum de commande), c'est ok même si vous souhaitez acheter 1 pièce ;
- 110 V CA (± 15 %) avec MOQ 200 PCS ;
- 24 V CC avec MOQ 50 pièces ;
- 12 V CC Sans exigence de MOQ, juste 1 pièce est ok, c'est ok même si vous voulez acheter 1 pièce ;
